Artec Κιτ Μετρολογίας

    Σύστημα οπτικής μέτρησης έως 2μ

    Το Artec Κιτ Μετρολογίας, από την Artec 3D, είναι μια επαγγελματική λύση φωτογραμμετρίας με μετρολογική ακρίβεια και ογκομετρική ακρίβεια υψηλών προδιαγραφών για επιθεώρηση, αντίστροφη μηχανική και άλλες βιομηχανικές εφαρμογές μέτρησης.

    Artec Metrology Kit Artec Κιτ Μετρολογίας
    Επικοινωνήστε μαζί μας
    Επικοινωνήστε μαζί μας

    Τι είναι το Artec Κιτ Μετρολογίας;

    Το Artec Κιτ Μετρολογίας είναι ένα τρισδιάστατο οπτικό σύστημα μέτρησης συντεταγμένων σχεδιασμένο για βιομηχανικές εφαρμογές υψηλής ακρίβειας, όπως η ανάλυση παραμορφώσεων, οι δοκιμές και ο έλεγχος. Προσφέρει την ευελιξία να ενσωματώνεται απρόσκοπτα στη ροή εργασίας σας, παρέχοντας άψογα αποτελέσματα τόσο στο εργαστήριο όσο και σε εξωτερικούς χώρους. Είναι επίσης συμβατό με κορυφαία λογισμικά όπως το Control X και το PolyWorks.

    Το Κιτ Μτρολογίας μπορεί να λειτουργήσει ως αυτόνομη λύση οπτικής μέτρησης ή ως εργαλείο αναφοράς για την ενίσχυση της ακρίβειας της τρισδιάστατης σάρωσης σε μεγάλες αποστάσεις. Με το πρόσθετο Κιτ Μετρολογίας, μπορείτε να αποκτήσετε πρόσβαση στην πλήρη ροή εργασίας 3D σάρωσης και φωτογραμμετρίας απευθείας μέσα από το Artec Studio.

    Artec Κιτ Μετρολογίας

    • Υψηλή ακρίβεια για πλήρη εμπιστοσύνη
      Αποκτήστε πολύ πιο ακριβή σύνολα δεδομένων και εκτελέστε με αυτοπεποίθηση τον έλεγχο σε περιπτώσεις χρήσης όπου οι απαιτήσεις επαναληψιμότητας είναι υψηλές.
    • Ενσωματώστε δεδομένα φωτογραμμετρίας στη δική σας ροή εργασίας
      Χρησιμοποιήστε τα δεδομένα του Κιτ Μετρολογίας στη δική σας ροή εργασίας για να κάνετε συγκρίσεις με τρισδιάστατα πλέγματα, οντότητες CAD και για να κάνετε μετρήσεις αποστάσεων υψηλής ακρίβειας.
    • Διατήρηση της ακρίβειας σε ασταθή περιβάλλοντα
      Ακριβείς μετρήσεις που πληρούν τις απαιτήσεις επαναληψιμότητας μπορούν να ληφθούν κατά τη διάρκεια σχεδόν οποιουδήποτε βήματος παραγωγής – ακόμη και όταν το εξάρτημα βρίσκεται σε κίνηση. Σε μια υδραυλική ράμπα, για παράδειγμα.
    • Σύντομος χρόνος μέτρησης
      Εργαστείτε με άνεση σε απαιτητικά περιβάλλοντα δοκιμών, όπως κλιματικοί θάλαμοι, όπου οι πολύ σύντομοι χρόνοι απόκτησης είναι ζωτικής σημασίας, αλλά η αξιόπιστη ακρίβεια και τα εξαιρετικά ακριβή σύνολα δεδομένων είναι αδιαπραγμάτευτα.
    • Βολική ροή εργασιών
      Η απλή ροή εργασίας του Κιτ Μετρολογίας είναι ιδιαίτερα σημαντική δεδομένου του μεγάλου αριθμού σημείων μέτρησης που είναι τυπικά στην ανάλυση παραμόρφωσης και των ακραίων συνθηκών εργασίας, όπως οι υψηλές θερμοκρασίες και η υγρασία.
    • Φορητό και ευέλικτο
      Η φορητότητα του Κιτ Μετρολογίας εξασφαλίζει ευκολία στη χρήση όταν εργάζεστε σε στενούς χώρους που είναι συχνά χαρακτηριστικοί των κλιματικών θαλάμων.
    Προβολή datasheet προϊόντος

    Χαρακτηριστικά

    Παρακάτω, θα βρείτε τα κύρια χαρακτηριστικά του προϊόντος.

    Χρησιμοποιήστε το οπουδήποτε

    Όλο το κιτ χωράει σε μια στιβαρή, φορητή θήκη και με τη δυναμική αναφορά, μπορείτε να καταγράφετε αντικείμενα σε κίνηση - ιδανικό για τοποθεσίες όπου δεν είναι πρακτικά εφικτή η χρήση παραδοσιακών μηχανημάτων μέτρησης και άλλων εργαλείων τρισδιάστατης μέτρησης.

    Πιστοποιημένη οπτική μέτρηση DAkkS 6DoF

    Πλήρες οπτικό σύστημα μέτρησης συντεταγμένων με ακρίβεια έως 2 microns. Ανάλυση κάμερας έως 30,3 megapixel, ευρυγώνιος φακός 28 mm, στόχοι μέτρησης, προσαρμογείς και ράβδοι κλίμακας.

    Συμβατό με διαφορετικό λογισμικό

    Το Artec Κιτ. Μετρολογίας είναι συμβατό με κορυφαίες λύσεις λογισμικού, όπως το Geomagic Control X, το PolyWorks και πολλά άλλα.

    Εφαρμογές

    Ανακαλύψτε τις εφαρμογές στις οποίες μπορεί να χρησιμοποιηθεί το προϊόν.

    Επιθεώρηση

    Η χρήση ενός οπτικού συστήματος μέτρησης συντεταγμένων υψηλής ακρίβειας καθιστά την επιθεώρηση αντικειμένων όπως εξαρτήματα αεροσκαφών, πλοία και ανεμογεννήτριες μια αξιόπιστη, απλή διαδικασία.

    Ανάλυση παραμόρφωσης

    Χρησιμοποιήστε αυτή τη λύση οπτικής μέτρησης για να αναλύσετε τα χαρακτηριστικά παραμόρφωσης των υλικών υπό διαφορετικές περιβαλλοντικές συνθήκες και φορτία - διαδικασίες όπου ο σύντομος χρόνος μέτρησης είναι ζωτικής σημασίας. Το Κιτ Μετρολογίας είναι ιδανικό για την ανάλυση των γεωμετρικών αλλαγών πραγμάτων όπως δεξαμενές αποθήκευσης, εξαρτήματα οχημάτων ή πρωτότυπα σχεδιασμού.

    Αναφορά για 3D σάρωση

    Συνδυάστε το πυκνό νέφος σημείων ενός τρισδιάστατου σαρωτή μετρολογίας με την υψηλή ακρίβεια των οπτικών μετρήσεων του Κιτ για να επεκτείνετε τις δυνατότητες των σαρωτών αντικειμένων μικρού και μεσαίου μεγέθους. Μπορείτε να έχετε το καλύτερο και από τους δύο κόσμους, αποκτώντας υψηλή ανάλυση σε μικρότερα στοιχεία μέσα σε μεγάλα αντικείμενα, ενώ παράλληλα τα αποτυπώνετε πλήρως με ελάχιστο συσσωρευμένο σφάλμα και υψηλή ογκομετρική ακρίβεια.

    Προετοιμασία αντικειμένων

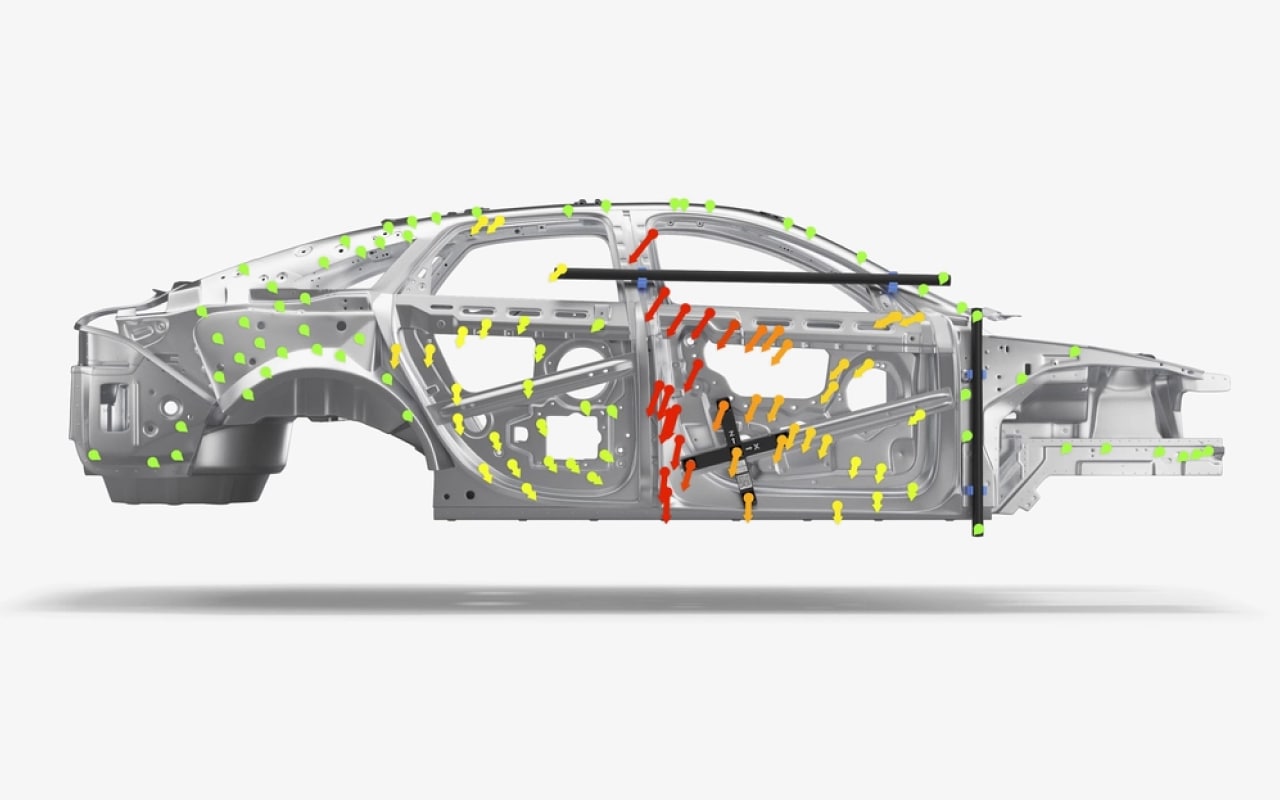

    Τοποθετήστε στόχους, σταυρούς αναφοράς και ράβδους κλίμακας σε επιφάνειες γύρω από το αντικείμενο, διασφαλίζοντας ότι δεν μετακινούνται σε σχέση με το αντικείμενο κατά τη διάρκεια της διαδικασίας λήψης.

    Συλλέξτε

    Τραβήξτε συστηματικά φωτογραφίες σε διαφορετικά ύψη, δημιουργώντας ένα είδος θόλου γύρω από το αντικείμενο με τις θέσεις της κάμερας. Καταγράψτε κάθε στόχο τουλάχιστον 6 φορές και τον σταυρό αναφοράς από τέσσερις κάθετες γωνίες.

    Επεξεργασία

    Εισάγετε τις εικόνες στο Artec Studio, με εγκατεστημένο το πρόσθετο Metrology Kit, ή στο αγαπημένο σας λογισμικό φωτογραμμετρίας, για να δημιουργήσετε ένα νέφος στόχου.

    Αναφορά

    Χρησιμοποιήστε το προκύπτον νέφος σημείων για ανάλυση παραμόρφωσης, έλεγχο επιπεδότητας, γενική μέτρηση διαστάσεων ή για τη δική σας ειδική περίπτωση χρήσης.
